Qu’est-ce qu’un réseau mesh ? Comment fonctionne-t-il ?

Un réseau mesh (ou réseau maillé) est un système composé de plusieurs appareils (appelés nœuds) qui interagissent afin de créer un réseau Wi-Fi unique et homogène. Ces réseaux peuvent être utiles dans les logements présentant des angles morts et sont largement utilisés pour couvrir les bureaux, les lieux publics et d’autres espaces vastes.

Ce guide explique le fonctionnement des réseaux maillés sans fil, présente leurs avantages et les compare au Wi-Fi traditionnel. Vous apprendrez également comment configurer un réseau maillé et pourrez déterminer s’il s’agit d’une solution adaptée à votre situation.

Qu’est-ce qu’un réseau mesh ?

Un réseau mesh ou maillé est un réseau permettant d’accéder à Internet dont l’architecture est décentralisée. Contrairement aux réseaux traditionnels qui reposent sur un routeur unique, les réseaux maillés exploitent plusieurs points d’accès. Cela crée un maillage, au sein duquel tous les nœuds se coordonnent pour acheminer efficacement les données à travers le réseau.

Cette architecture vise à éviter les points de défaillance uniques, un problème récurrent dans les installations Wi-Fi classiques. Les réseaux maillés comportant plusieurs nœuds de sortie sont donc considérés comme « auto-réparant ». En cas de défaillance d’un nœud, le reste du réseau est suffisamment souple pour s’adapter. Un nouvel itinéraire est alors établi pour assurer la connexion des appareils à Internet. Les petits réseaux mesh domestiques ne sont pas nécessairement totalement auto-réparant, mais ils présentent une plus grande capacité de résilience que les réseaux traditionnels.

Fonctions des composants (routeurs, nœuds)

Un réseau mesh se compose généralement des types d’appareils suivants :

• Passerelle : une passerelle est le routeur principal d’un réseau maillé. Il s’agit du nœud principal qui assure la connexion entre le réseau et l’Internet. Une passerelle s’apparente à un centre de contrôle qui gère le trafic de données entre le système mesh et le monde extérieur. Les réseaux maillés de grande envergure peuvent comporter plusieurs passerelles.
• Répéteurs : les répéteurs jouent le rôle de points de relais entre la passerelle et les terminaux d’un réseau. Ils sont également appelés nœuds satellites ou nœuds relais et sont déployés dans toute la zone devant être couverte.
• Terminaux : les appareils ne jouant aucun rôle spécifique au sein du réseau sont considérés comme des terminaux. Cela concerne les téléphones, les ordinateurs et tout autre périphérique connecté à un réseau pour accéder à Internet.

Avantages offerts par les réseaux mesh

Dans certains contextes, les systèmes mesh présentent des avantages considérables vis-à-vis des réseaux Wi-Fi traditionnels.

Couverture étendue et fiabilité

Le principal avantage de l’architecture maillée réside dans sa capacité à couvrir de manière homogène une vaste zone. Un ensemble de nœuds permet de garantir aux utilisateurs un accès Wi-Fi optimal dans toute la zone couverte. En l’absence d’obstacles ou d’autres contraintes, la puissance du signal est globalement uniforme sur l’ensemble du réseau.

Capacités d’auto-réparation et maintenance

Les capacités d’auto-réparation constituent un atout majeur des réseaux maillés. Si un nœud du système se déconnecte ou est saturé, le réseau redirige automatiquement le trafic via un autre relais. Cela améliore la stabilité de la connexion et réduit les opérations de maintenance. En réduisant le risque de panne localisée, les réseaux mesh s’avèrent généralement plus fiables.

Évolutivité et souplesse

Avec un réseau maillé, il est extrêmement facile d’élargir la couverture Wi-Fi. Si vous avez besoin de couvrir une nouvelle pièce, un sous-sol ou même un espace extérieur, il vous suffit d’ajouter un nœud supplémentaire au système existant. Cette évolutivité confère aux réseaux mesh une grande souplesse et les rend particulièrement adaptés aux logements et aux entreprises en pleine expansion.

Fonctionnement d’un réseau mesh

Pour qu’un réseau maillé fonctionne, les nœuds doivent disposer d’un système établi leur permettant de partager des données entre eux. Pour assurer son efficacité, le réseau doit s’appuyer sur une stratégie permettant la transmission des informations d’un point à un autre. Les deux principales approches en matière de communication interne sont le routage (routing) et la diffusion par inondation (flooding).

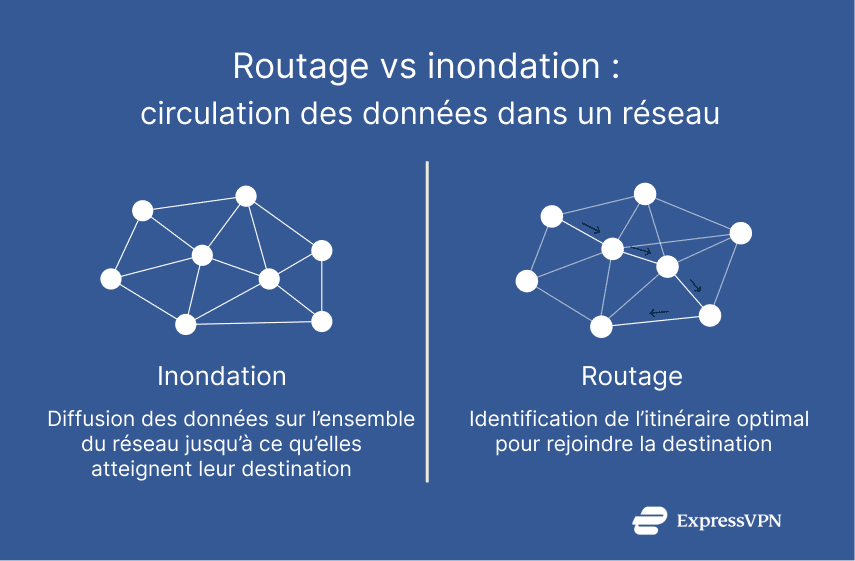

Comprendre la différence entre le routage et la diffusion par inondation

La diffusion par inondation est la méthode la plus simple pour transmettre des informations sur un réseau. Un nœud diffuse simplement un paquet de données à l’ensemble des nœuds situés à sa portée, et ces derniers le diffusent à leur tour à leurs voisins jusqu’à atteindre la destination (généralement un terminal ou la passerelle).

À l’inverse, le routage est un processus plus sophistiqué qui consiste pour les nœuds à déterminer, à l’aide d’un protocole, le meilleur itinéraire à emprunter pour faire transiter les données sur le réseau.

Avantages et inconvénients du routage

Le principal avantage du routage réside dans son efficacité accrue. Comme les données transitent uniquement par le chemin optimal, les congestions inutiles sont limitées. Les algorithmes de routage fixes veillent à ce que les paquets de données transitent toujours de manière efficiente à travers le réseau.

Par conséquent, ce processus introduit une complexité supplémentaire. Plus le réseau est vaste, plus il devient difficile de gérer et de préserver des itinéraires optimaux. Le routage n’est donc pas le meilleur choix pour la diffusion de messages destinés à l’ensemble du réseau.

Avantages et inconvénients de la diffusion par inondation

Le principal atout de la diffusion par inondation réside dans le fait que les paquets de données trouvent toujours un chemin rapide vers leur destination. Cela s’avère particulièrement utile dans les situations où un message urgent doit parvenir rapidement à l’ensemble des nœuds (comme les alertes réseau, les avis de sécurité et les défaillances soudaines de nœuds).

Cette méthode présente toutefois certains inconvénients : elle provoque une congestion du réseau en générant un trafic interne redondant et réduit les débits. Elle consomme en outre des ressources réseau supplémentaires, qui peuvent être limitées.

Processus de routage des données

La plupart des réseaux maillés privilégient le routage à la diffusion par inondation. Mais les administrateurs peuvent choisir parmi plus de 70 protocoles de routage différents. Ceux-ci déterminent la manière dont les chemins entre les nœuds sont déterminés et maintenus.

Les protocoles de routage sont généralement classés en deux catégories :

• Routage proactif : dans le cadre des protocoles proactifs, chaque nœud d’un réseau dispose d’une table de routage répertoriant les routes actualisées vers l’ensemble des autres nœuds du réseau, ce qui garantit la disponibilité d’un itinéraire dès que nécessaire. Le routage proactif entraîne une activité réseau plus importante en arrière-plan, ce qui consomme davantage de bande passante.
• Routage réactif : également appelé « routage à la demande », ce type de protocole cherche uniquement les itinéraires lorsqu’un nœud a besoin de transmettre des données. Cela réduit le trafic en arrière-plan, mais occasionne des retards lors de l’établissement des connexions, ce qui se traduit par une latence accrue pour les utilisateurs. Les protocoles réactifs sont moins adaptés aux applications nécessitant une disponibilité immédiate des itinéraires.

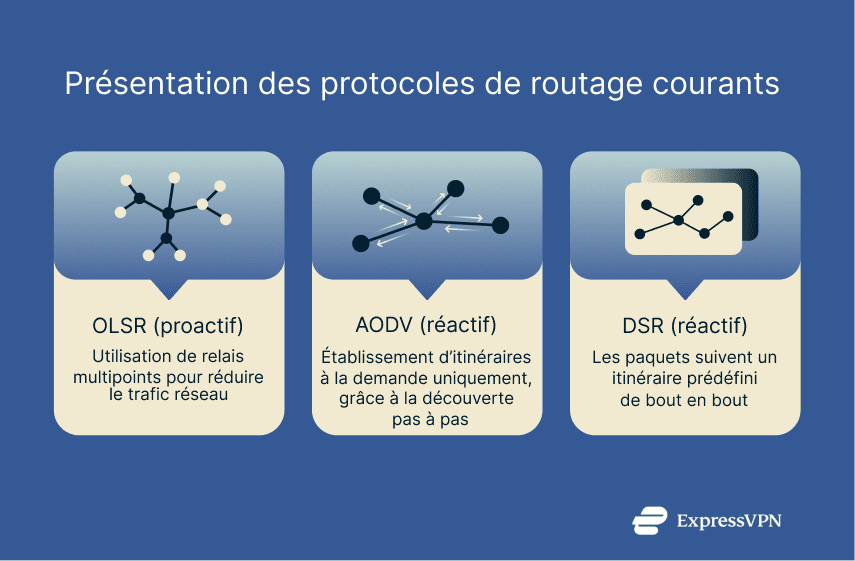

Protocoles de routage courants

Parmi les nombreux protocoles de routage de données, certains sont plus couramment utilisés que d’autres. Notamment :

• OLSR (Optimized Link State Routing) : OLSR est un protocole proactif qui se distingue par son utilisation de relais multipoints. Chaque nœud ne diffuse pas ses informations à l’ensemble du réseau, mais sélectionne quelques voisins pour qu’ils agissent en tant que messagers désignés. Cela réduit drastiquement le trafic réseau redondant et permet de maintenir la carte du réseau à jour, sans causer de congestion excessive.
• AODV (Ad-hoc On-demand Distance Vector) : basé sur le routage saut par saut, AODV est un protocole réactif. Lorsqu’un nœud doit envoyer des données, il diffuse une requête de routage. À mesure que ces requêtes traversent le réseau, chaque nœud mémorise le nœud précédent auquel il s’est connecté. Une fois la destination atteinte, une réponse de routage remonte cette piste jusqu’à la source, établissant ainsi un itinéraire.
• DSR (Dynamic Source Routing) : plutôt que de demander aux nœuds intermédiaires de mémoriser un itinéraire, le DSR fait en sorte que les requêtes de données génèrent une liste complète des nœuds traversés. Avec ce protocole réactif, chaque paquet de données possède sa propre « carte », indiquant à chaque nœud sur son chemin où l’envoyer ensuite.

Quels sont les différents types de réseaux mesh ?

Outre les différentes façons dont ils administrent la circulation interne des données, les réseaux maillés se distinguent également par la manière dont les nœuds s’interconnectent et par le fait qu’ils puissent être entièrement sans fil ou non.

Réseau maillé complet vs réseau maillé partiel

L’une des principales distinctions dans la topologie des réseaux maillés réside entre les réseaux mesh complets et partiels. Dans un réseau mesh complet, chaque nœud est directement connecté à l’ensemble des autres nœuds. Cela garantit une plus grande fiabilité ; en cas de défaillance d’une connexion entre deux nœuds, il existera toujours un chemin permettant aux paquets de données d’atteindre leur destination.

L’inconvénient de ce type de réseau est une évolutivité limitée. Si un réseau couvre une vaste zone et compte un grand nombre de nœuds, il devient beaucoup plus difficile de maintenir chaque nœud connecté à l’ensemble de ses pairs.

À l’inverse, les réseaux mesh partiels n’exigent pas une interconnexion entre tous les nœuds. Le principal inconvénient est le manque de redondance ; le maillage partiel est plus susceptible de subir des perturbations en cas de défaillance d’un seul nœud. Cette configuration est toutefois moins complexe et coûteuse, ce qui constitue un atout indéniable.

Réseaux mesh sans fil

Tous les nœuds d’un réseau maillé sans fil, y compris le routeur principal et les nœuds satellites, communiquent entre eux exclusivement via Wi-Fi. Cela facilite le déploiement et offre une plus grande souplesse, puisqu’il n’est pas nécessaire de tirer des câbles entre chaque nœud.

Réseaux mesh filaires

Certains systèmes maillés ont recours à des connexions câblées. Cette méthode repose généralement sur des connexions Ethernet pour relier les nœuds satellites au routeur principal et, dans certains cas, à d’autres nœuds. Elle présente l’avantage de garantir une connexion plus rapide et stable entre les nœuds, ce qui libère de la bande passante sans fil et permet d’améliorer les performances globales pour les utilisateurs.

Systèmes mesh hybrides

Les systèmes mesh hybrides combinent connexions filaires et sans fil. Vous pouvez, par exemple, connecter le nœud satellite de votre bureau au routeur via un câble Ethernet afin de bénéficier de débits optimaux, tout en installant un nœud sans fil dans une chambre difficile d’accès. Cette approche allie la stabilité d’un réseau filaire à la souplesse de la technologie sans fil.

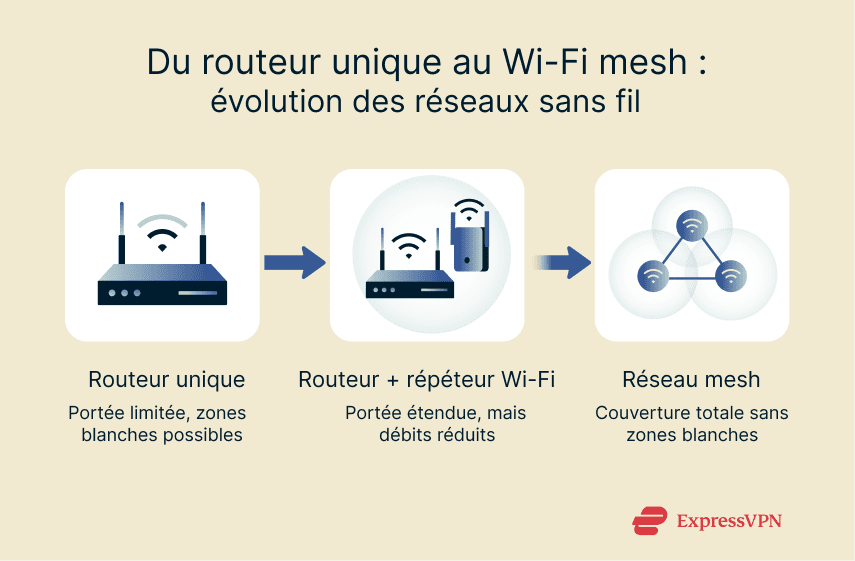

Réseau mesh vs Wi-Fi traditionnel

Les réseaux mesh présentent certes des avantages indéniables par rapport aux configurations classiques utilisant un seul routeur, mais ils ne constituent pas systématiquement le meilleur choix.

Comparaison de la connectivité

Les réseaux Wi-Fi traditionnels utilisent un modèle en étoile, c’est-à-dire que tous les appareils se connectent à un point central. Par conséquent, le signal s’affaiblit à mesure que vous vous éloignez du routeur, ce qui peut entraîner un ralentissement du Wi-Fi. Si le matériel n’est pas assez puissant ou si la zone à couvrir est trop vaste, des zones blanches peuvent apparaître, dans lesquelles la connectivité est très mauvaise, voire inexistante.

À l’inverse, les réseaux maillés fonctionnent selon un modèle décentralisé dans lequel plusieurs nœuds interagissent afin de couvrir l’ensemble d’une zone, ce qui permet de conserver des performances stables, en particulier dans les grands espaces.

Implications financières

Le Wi-Fi traditionnel est quasi systématiquement moins onéreux pour les particuliers. Un routeur basique permettant de couvrir un logement de petite ou moyenne taille coûte entre 50 et 150 euros, selon vos besoins en matière de puissance de signal et de protocole. Le prix des systèmes mesh grand public varie en fonction du nombre de nœuds requis. Les systèmes basiques à trois nœuds sont généralement proposés à un prix d’environ 250 € et ce prix peut considérablement augmenter à mesure que vous ajoutez des nœuds ou si vous souhaitez bénéficier de meilleures performances.

Cela étant dit, dans les environnements plus vastes, en particulier pour les entreprises, l’exploitation d’un réseau mesh peut s’avérer plus économique à terme que le déploiement de plusieurs réseaux. Une fois qu’un réseau atteint une certaine envergure, il est généralement plus avantageux d’opter pour une topologie en maillage.

Avantages en matière d’expérience utilisateur

Dans certaines situations, les réseaux maillés surpassent les réseaux traditionnels. Si votre réseau est sujet à des zones blanches, l’adoption d’un réseau mesh peut remédier à ce problème. De même, il est généralement plus pratique d’utiliser un tel réseau que de recourir à des répéteurs Wi-Fi ou de devoir passer manuellement d’un réseau à l’autre. Avec un système mesh, vous bénéficiez d’un réseau unifié capable de garantir la connexion de vos appareils sur une zone plus étendue.

En revanche, si votre réseau traditionnel ne présente aucun problème de puissance de signal ou de zones non couvertes, rien ne justifie le passage à une configuration en maillage. Cela peut être un projet amusant pour les passionnés de réseaux domestiques, mais ne présentera pas de réels avantages.

Applications pratiques des réseaux mesh

La fiabilité et l’évolutivité font des réseaux maillés une solution polyvalente adaptée à divers environnements.

Comment les entreprises tirent-elles parti des systèmes mesh ?

Les entreprises devant garantir une connectivité sur une vaste zone adoptent généralement une infrastructure de type réseau maillé. Dans les magasins, les espaces de travail ouverts et les lieux de coworking, les systèmes mesh offrent une couverture stable et peuvent rendre superflues les connexions Ethernet. Cela permet de garantir une connexion stable des appareils professionnels, comme les terminaux de point de vente.

Les réseaux maillés peuvent également améliorer la couverture dans les zones extérieures difficiles d’accès. Les universités ont souvent recours à de telles solutions pour fournir une connexion Internet sur de vastes campus.

Autre avantage pour les entreprises : les réseaux mesh modernes sont prêts à l’emploi et ne nécessitent pratiquement aucune configuration. Les appareils fonctionnent de manière fluide, sans câbles, et détectent automatiquement les nœuds à proximité pour s’y connecter. Si la zone de couverture doit être étendue, l’opération est facile à réaliser.

Maisons et appareils connectés (IoT)

Les réseaux mesh peuvent s’avérer utiles pour les grands logements modernes, qui comptent souvent des dizaines d’appareils connectés. Ces appareils ne fonctionneront pas en cas de zones blanches, d’où l’intérêt du réseau mesh.

Ils sont également pratiques pour les équipements nomades, déplacés d’une pièce à l’autre, car ils basculent automatiquement vers le signal le plus puissant, processus baptisé « transfert de réseau ». Sur un réseau classique, le fait de déplacer un appareil d’une pièce à une autre peut considérablement réduire la qualité de sa connexion.

Comment mettre en place un réseau maillé ?

Bien qu’ils soient plus complexes qu’un ensemble routeur-modem prêt à l’emploi, les réseaux mesh ne sont pas toujours difficiles à installer.

Guide détaillé d’installation

Le processus exact varie légèrement selon le fabricant de votre équipement mesh, mais la configuration d’un réseau suit généralement les mêmes étapes. Notamment :

Configuration préalable

Afin de garantir une installation sans encombre, assurez-vous d’effectuer les opérations suivantes avant de configurer votre réseau maillé :

1. Réinitialisez votre modem : il est recommandé de débrancher votre modem pendant quelques secondes, puis de le rebrancher. Cela lui permet de se réinitialiser avant de se connecter à votre nouveau matériel.
2. Téléchargez l’application ou accédez au portail : avant de commencer, téléchargez l’application mobile officielle de votre système mesh. L’utilisation d’une application est souvent requise, mais vous pourrez peut-être trouver des instructions en ligne et (éventuellement) gérer votre réseau via un tableau de bord Web. Vous aurez dans tous les cas besoin d’une connexion Internet opérationnelle.

Déploiement

Une fois ces étapes effectuées, vous devrez ensuite :

1. Connecter la passerelle principale : débranchez votre ancien équipement et connectez le routeur mesh à votre modem. Cela peut être fait sans fil, mais, pour bénéficier d’une connexion plus fiable, il est préférable de connecter le nœud principal à votre modem à l’aide d’un câble Ethernet pour bénéficier d’une connexion plus fiable.
2. Suivre les instructions de l’application : ouvrez l’application du fabricant de l’appareil et suivez les instructions à l’écran. Vous devrez créer un compte, définir un nouvel identifiant de service (SSID) et un mot de passe pour votre réseau maillé.
3. Installer les nœuds satellites : l’application vous indiquera où placer les autres nœuds. Disposez-les dans votre logement, puis branchez-les. Ils devraient se connecter automatiquement au nœud principal et rejoindre le réseau, mais il se peut que vous deviez intervenir via l’application.

Conseils de configuration pour des performances optimales

Lors de la configuration de votre réseau maillé, gardez à l’esprit les conseils suivants pour obtenir les meilleurs résultats :

• Placement adéquat : votre passerelle doit être placée dans un endroit central, et les nœuds fonctionneront mieux dans des espaces ouverts, plutôt que nichés dans une armoire ou un placard. À certains égards, les signaux Wi-Fi ressemblent aux ondes sonores ; il est donc pertinent de disposer les nœuds selon des principes similaires à ceux utilisés pour l’installation d’un système audio.
• Espacement approprié : placez les nœuds satellites approximativement à mi-chemin entre le nœud principal et les zones de non-réception que vous souhaitez couvrir. Reportez-vous aux instructions du fabricant en matière d’espacement.
• Vérifiez la puissance du signal : de nombreux fournisseurs de réseaux mesh proposent une fonction de test de signal ou le nœud lui-même peut être équipé d’un voyant LED indiquant l’état de la connexion au reste du réseau. Déplacez le nœud jusqu’à obtenir un signal fiable.
• Liaison Ethernet : pour une connexion plus rapide et fiable, envisagez de relier vos nœuds à l’aide de câbles Ethernet.
• Connexions filaires : pour les appareils nécessitant une connexion puissante et stable, comme les consoles de jeu et les téléviseurs, envisagez de placer un nœud à proximité afin de pouvoir brancher l’appareil à l’aide d’un câble Ethernet.
• Utilisez un routeur avec un VPN intégré : pour garantir la confidentialité des données transmises au-delà de votre réseau maillé, il est conseillé d’utiliser un routeur VPN entre votre modem et le nœud principal. Vous profiterez ainsi de la sécurité et de la confidentialité offertes par un VPN sur l’ensemble de votre réseau.

Résolution des problèmes courants

Si vous rencontrez des problèmes avec votre réseau maillé, il est possible d’en résoudre un certain nombre facilement. Voici quelques problèmes courants et leurs solutions :

• Connexion instable : identifiez la source du problème en connectant un ordinateur directement à votre modem. Si la connexion est stable, le problème provient de votre réseau mesh et vous devez en déterminer la cause précise. Dans le cas contraire, contactez votre fournisseur d’accès à Internet.
• Nœud peu puissant ou instable : vérifiez l’emplacement du nœud pour vous assurer qu’il n’y a pas d’obstacles, comme des murs épais ou des équipements électroniques susceptibles de provoquer des interférences. Utilisez l’outil de mesure de la puissance du signal de l’application pour trouver un emplacement plus adapté pour le nœud.
• Déconnexions aléatoires du réseau : redémarrez l’ensemble du système. Débranchez tous les nœuds pendant au moins 15 secondes, puis rebranchez-les, en commençant par la passerelle.
• Débits Wi-Fi réduits : cela peut être dû à un réseau saturé. Certains fabricants proposent un outil de recherche de canal qui peut vous aider à en trouver un moins encombré.
• Problèmes persistants : en dernier recours, effectuez une restauration d’usine et reconfigurez intégralement le système. Si les problèmes persistent, contactez le fabricant pour obtenir une assistance supplémentaire.

FAQ : questions fréquentes concernant les réseaux mesh
